群英生产的淘洗盘又称作移动式盘选机。
淘洗盘的构造和外形尺寸如图8-1-8所示。它是用钢板制成的具有两层同心壁的环形容器。环形容器之间有钢板底，一根立轴穿过盘的中央，有上下轴承支撑。立轴上安装有水平耙臂，耙臂上规则地安装一些固定耙齿，耙齿的旋转是由电动机带动立轴完成的。

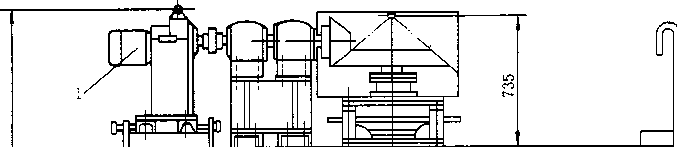

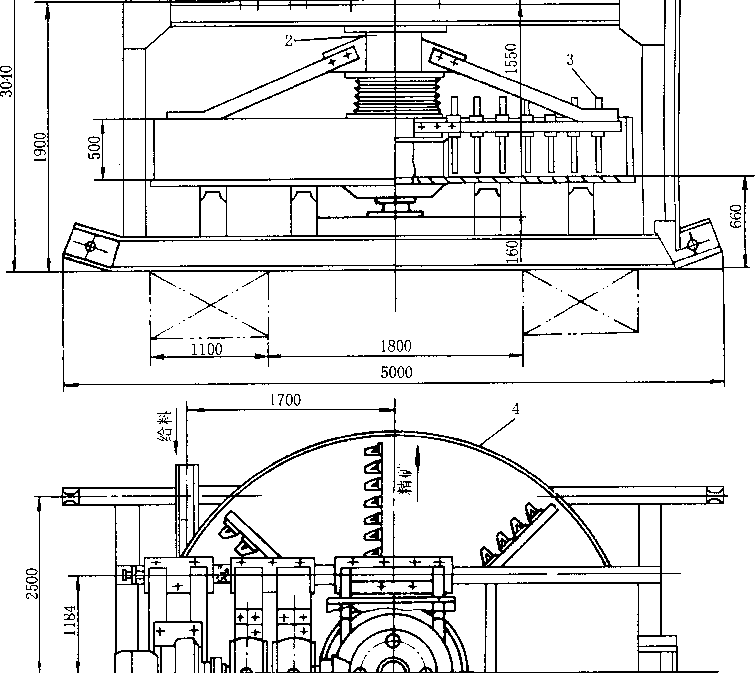

图8-1-8 JXP-!3600移动式盘选机型群英）
1 -传动机构;2-2轴6-耙臂耙齿;4 -环形盘
淘洗盘的分选过程是:一定浓度的矿浆按切线方向给入盘内之后，在耙齿连续旋转搅动下，首先形成悬浮体，其中的重矿物在离心力、重力与耙齿推力的作用下，很快向盘底与周边聚集，形成自生的、暂时稳定的重悬浮体。这种悬浮体的密度大小决定某种密 度矿物能否容易进入。悬浮体的分选密度由盘中心向外，由上向底逐渐增大，存在着不 同密度的分选区。轻矿物不论颗粒大小都难于进入悬浮体密度大的区域（淘洗盘底部）, 只悬浮在矿浆表面，在矿流的水动压力作用下排入尾矿溢流堰。重矿物及砂金进入淘洗盘底部被转动的耙齿收集于精矿排出口处。
该设备除主要用于砂金的粗选外，还可以从砂矿中回收金刚石、锡石、朱砂、钛铁矿等多种有用矿物。它可以用来取代跳汰机，不仅能提高金的回收率、降低生产成本，而且为综合回收重砂创造了条件。
此外，还有一种淘洗盘，盘体直径为4200mm，深度650mm，耙齿数目8 x 7 = 56个， 有效选别面积12.32m2，给矿粒度-25mm,给矿浓度13%，处理能力30 ~ 40t/h,功率 22kW，外形尺寸 4650mm X 4260mm X 2360mm，机重（t）。
